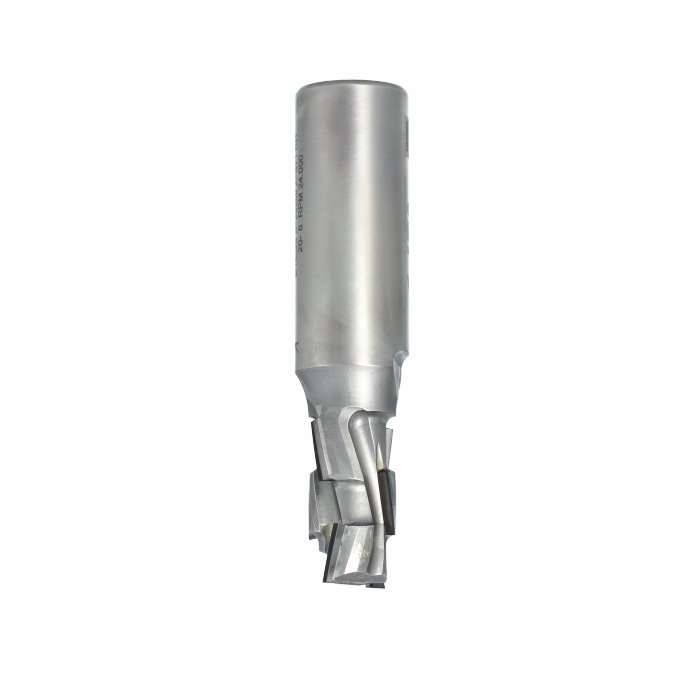

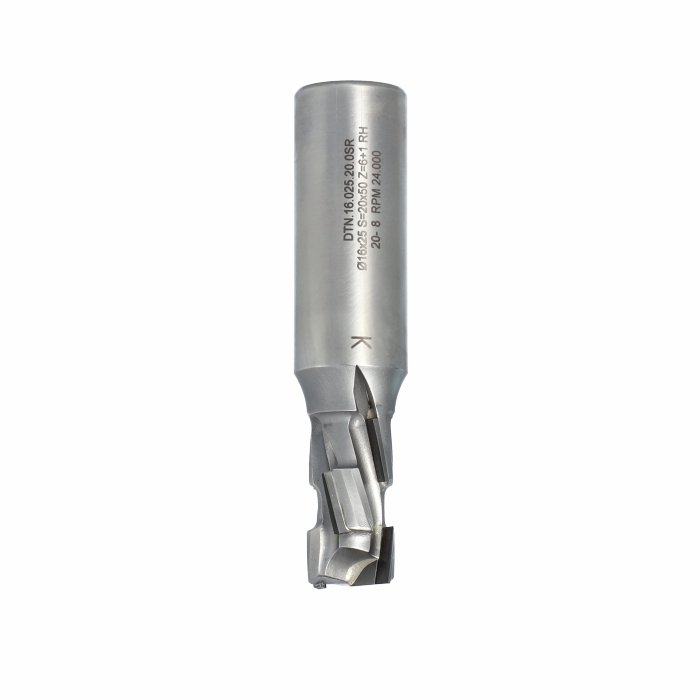

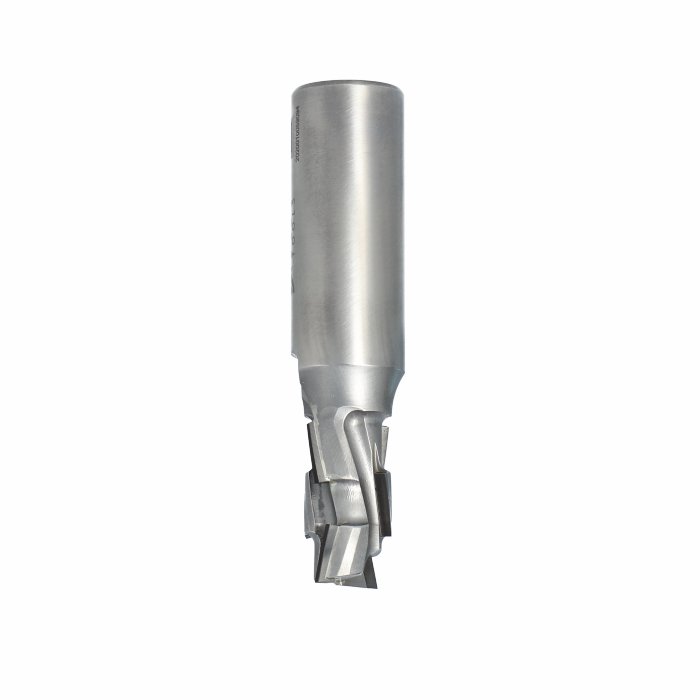

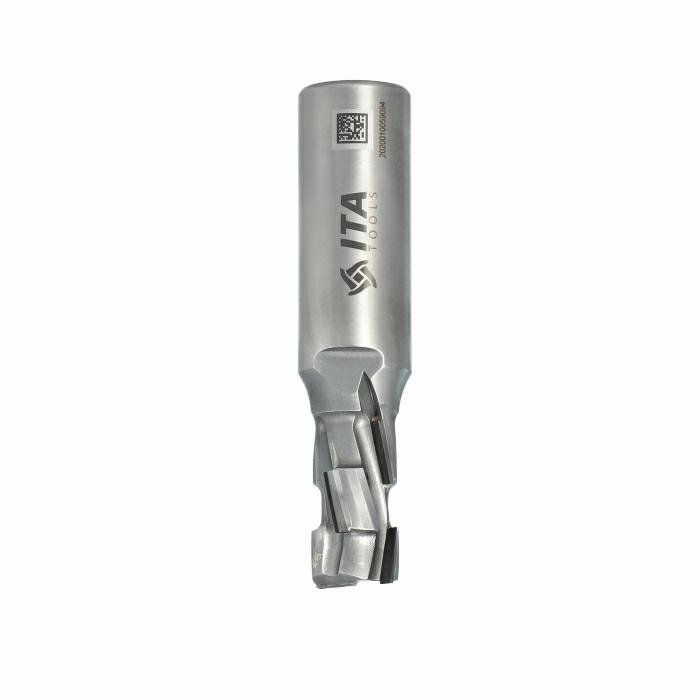

Frez diamentowy PCD Z2+2 D16 I25 S20 ITA TOOLS DTN.16.025.20.0SR

ITA TOOLS

Seria DTN to frezy diamentowe ITA TOOLS w układzie Z2+2: dwa pełne ostrza PCD rozłożone na czterech spiralach plus płytka czołowa (wiercąca) z węglika spiekanego HM. Więcej ostrzy tnących niż w podstawowej DTA (Z1+1) — spokojniejszy nesting, frezowanie obwiedniowe i wręgowanie płyt laminowanych, przy żywotności diamentu polikrystalicznego.

Ten model ma geometrię kompresyjną Poz./Neg.: dolna część spirali pracuje jak frez pozytywny (chroni krawędź dolną), górna jak negatywny (chroni krawędź górną). Przy cięciu przelotowym płyty laminowanej z obu stron dostajesz czystą krawędź górną i dolną bez dokładania drugiego narzędzia.

Punkt startowy: posuw ok. 8–12 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy).

Sprawdzony wybór do nestingu, frezowania obwiedniowego i wręgowania MDF oraz płyty wiórowej. Wymiary i pełne dane techniczne — w tabeli atrybutów poniżej.

Materiały
MDF laminowany
MDF laminowany
MDF surowy
MDF surowy
Płyta wiórowa laminowana
Płyta wiórowa laminowana
Płyta wiórowa surowa
Płyta wiórowa surowa
Zastosowanie
Cięcie
Cięcie
Frezowanie obwiedniowe
Frezowanie obwiedniowe
Nesting
Nesting
Wręgowanie
Wręgowanie
BRUTTO 488,75 zł
NETTO 397,36 zł
Wysyłka od 22 zł
10 w magazynie

10 w magazynie

Zapytaj o produktZobacz stronę w kataloguPobierz cały katalog
SKU: DTN.16.025.20.0SR

Opis szczegółowy

Seria DTN w katalogu ITA TOOLS to frezy diamentowe Z2+2 do nestingu, frezowania obwiedniowego i wręgowania: układ Z2+2 oznacza dwa pełne ostrza PCD na czterech spiralach oraz płytkę czołową HM (węglik spiekany). PCD (diament polikrystaliczny) dłużej trzyma krawędź na laminacie niż węglik; dwa ostrza skrawające dają więcej krawędzi niż DTA Z1+1, a HM na czole ułatwia nawiercenie.

Geometria kąta osiowego Poz./Neg. to frez kompresyjny: od dołu spirala pozytywna chroni krawędź dolną, od góry spirala negatywna chroni krawędź górną. Przy formatowaniu i nestingu płyty laminowanej z obu stron nie musisz wybierać między czystą górą a czystym dołem — ten frez celuje w obie.

Punkt startowy: posuw ok. 8–12 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy). Nadaje się do cięcia, nestingu, frezowania obwiedniowego i wręgowania w MDF i płycie wiórowej (surowej i laminowanej). Dobierz tuleję ER lub uchwyt HSK pod chwyt z tabeli atrybutów. Symbol katalogowy: DTN.16.025.20.0SR.

Parametry

Producent

ITA TOOLS

D – średnica [mm]

16.00

I – długość robocza [mm]

25.00

L – długość całkowita [mm]

86.00

S – średnica trzpienia [mm]

20.00

Z – liczba ostrzy

Z2+2

Płytki skrawające

6 PCD+1 HM

Liczba spiral

4

Kąt osiowy

Poz./Neg.

Materiał korpusu

Stal nierdzewna

Kierunek obrotów

RH

Opcja

Ostrze wiercące

H – grubość płytki [mm]

2,5

Obrabiany materiał

MDF laminowany, MDF surowy, Płyta wiórowa laminowana, Płyta wiórowa surowa

Zastosowanie

Cięcie, Frezowanie obwiedniowe, Nesting, Wręgowanie
