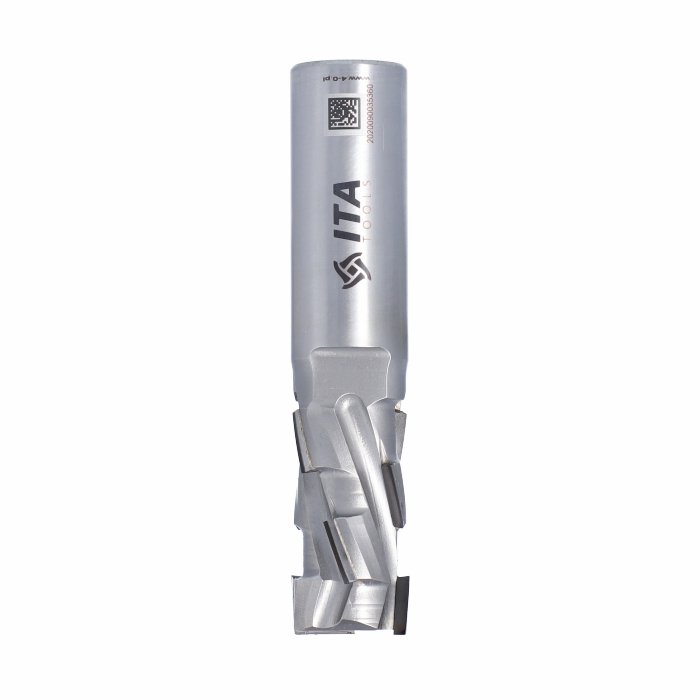

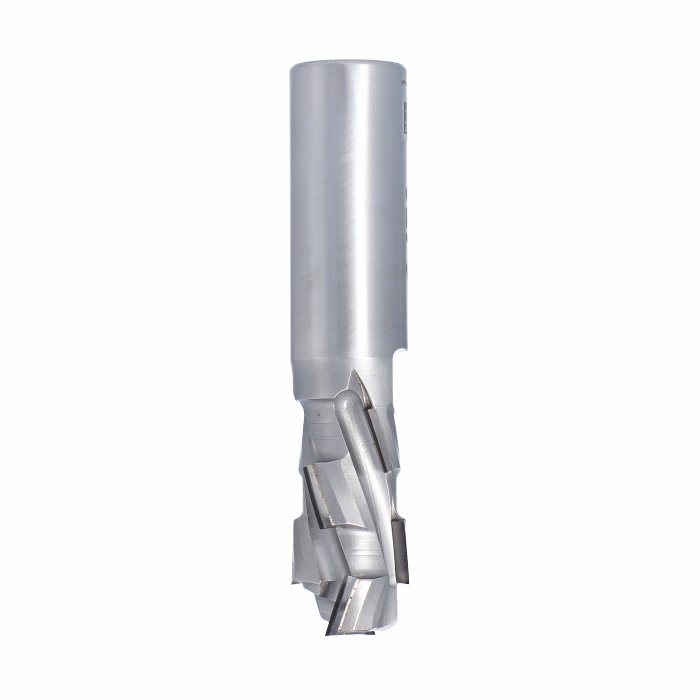

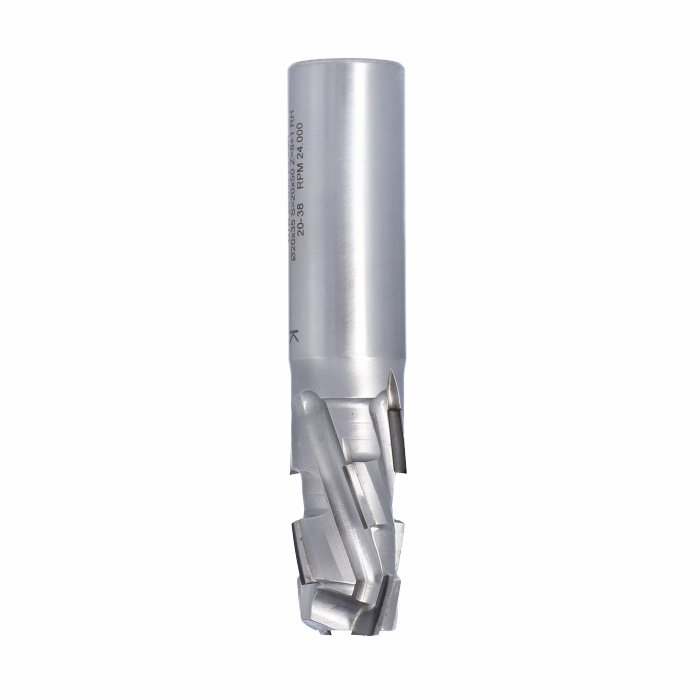

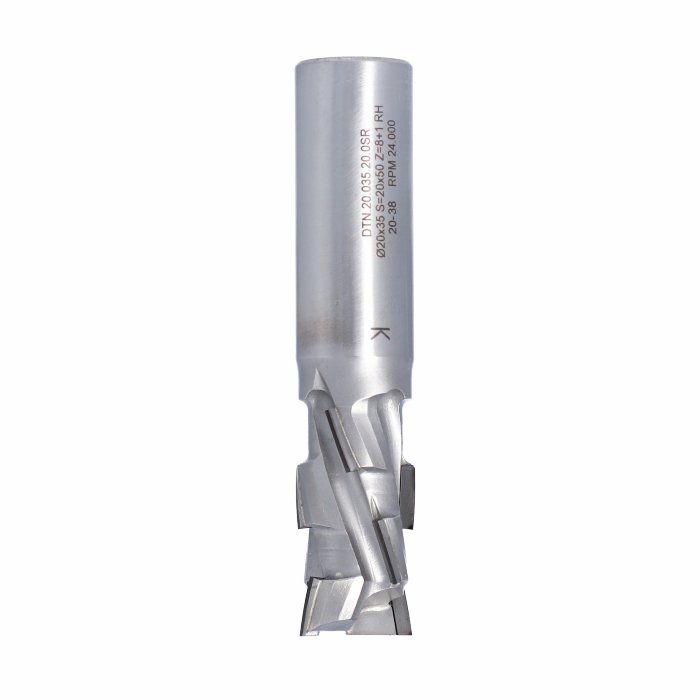

Frez diamentowy PCD Z2+2 D20 I35 S20 ITA TOOLS DTN.20.035.20.0SR
Seria DTN to frezy diamentowe ITA TOOLS w układzie Z2+2: dwa pełne ostrza PCD rozłożone na czterech spiralach plus płytka czołowa (wiercąca) z węglika spiekanego HM. Więcej ostrzy tnących niż w podstawowej DTA (Z1+1) — spokojniejszy nesting, frezowanie obwiedniowe i wręgowanie płyt laminowanych, przy żywotności diamentu polikrystalicznego.
Ten model ma geometrię kompresyjną Poz./Neg.: dolna część spirali pracuje jak frez pozytywny (chroni krawędź dolną), górna jak negatywny (chroni krawędź górną). Przy cięciu przelotowym płyty laminowanej z obu stron dostajesz czystą krawędź górną i dolną bez dokładania drugiego narzędzia.
Punkt startowy: posuw ok. 8–12 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy).
Sprawdzony wybór do nestingu, frezowania obwiedniowego i wręgowania MDF oraz płyty wiórowej. Wymiary i pełne dane techniczne — w tabeli atrybutów poniżej.
Seria DTN w katalogu ITA TOOLS to frezy diamentowe Z2+2 do nestingu, frezowania obwiedniowego i wręgowania: układ Z2+2 oznacza dwa pełne ostrza PCD na czterech spiralach oraz płytkę czołową HM (węglik spiekany). PCD (diament polikrystaliczny) dłużej trzyma krawędź na laminacie niż węglik; dwa ostrza skrawające dają więcej krawędzi niż DTA Z1+1, a HM na czole ułatwia nawiercenie.
Geometria kąta osiowego Poz./Neg. to frez kompresyjny: od dołu spirala pozytywna chroni krawędź dolną, od góry spirala negatywna chroni krawędź górną. Przy formatowaniu i nestingu płyty laminowanej z obu stron nie musisz wybierać między czystą górą a czystym dołem — ten frez celuje w obie.
Punkt startowy: posuw ok. 8–12 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy). Nadaje się do cięcia, nestingu, frezowania obwiedniowego i wręgowania w MDF i płycie wiórowej (surowej i laminowanej). Dobierz tuleję ER lub uchwyt HSK pod chwyt z tabeli atrybutów. Symbol katalogowy: DTN.20.035.20.0SR.
Parametry:
Informacje dodatkowe
| Producent | ITA TOOLS |
|---|---|
| Aplikacja | Cięcie, Frezowanie obwiedniowe, Nesting, Wręgowanie |
| D [mm] | 20.00 |
| Frezy Kąt osiowy | Poz./Neg. |
| Frezy PCD Opcja | Ostrze wiercące |
| Frezy PCD Z | Z2+2 |
| Frezy Płytki | 8 PCD+1 HM |
| Frezy/Piły PCD H | 2,5 |
| I [mm] | 35.00 |
| Korpus | Stal nierdzewna |
| L [mm] | 95.00 |
| Obrabiany materiał | MDF laminowany, MDF surowy, Płyta wiórowa laminowana, Płyta wiórowa surowa |
| OBROTY | RH |
| S [mm] | 20.00 |
| Spirale | 4 |
