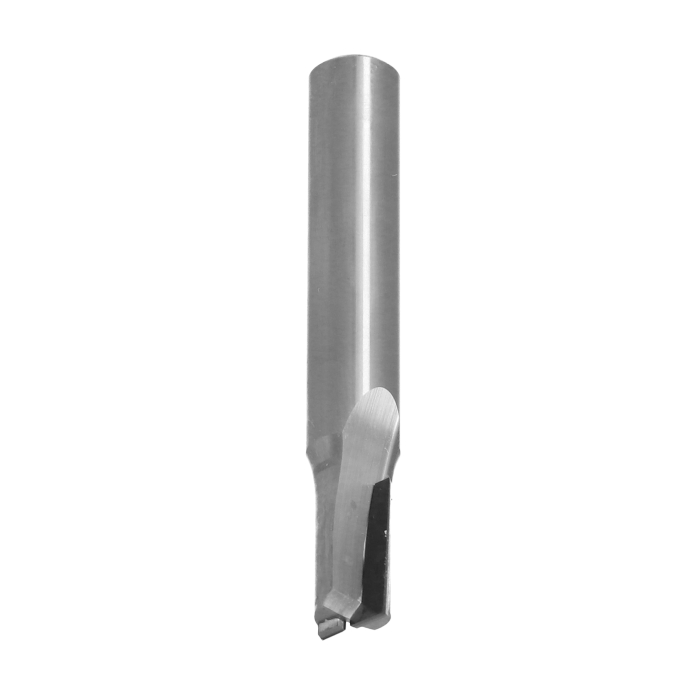

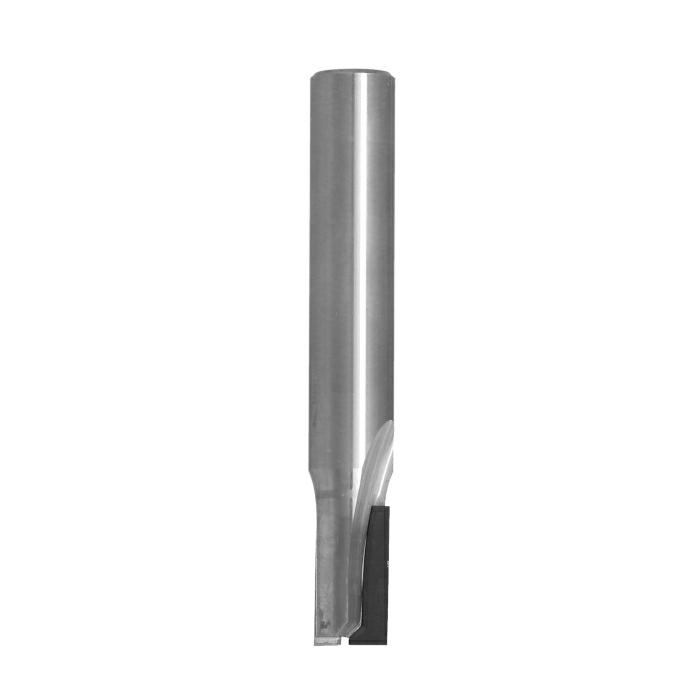

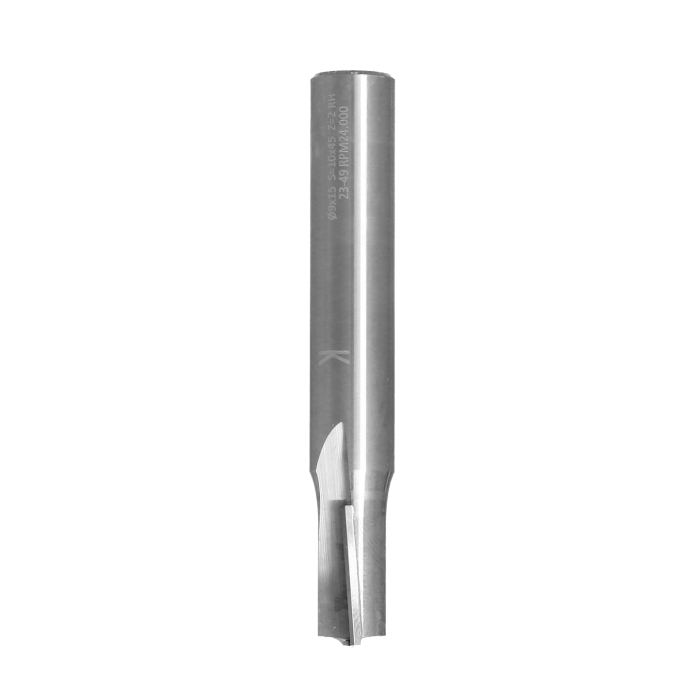

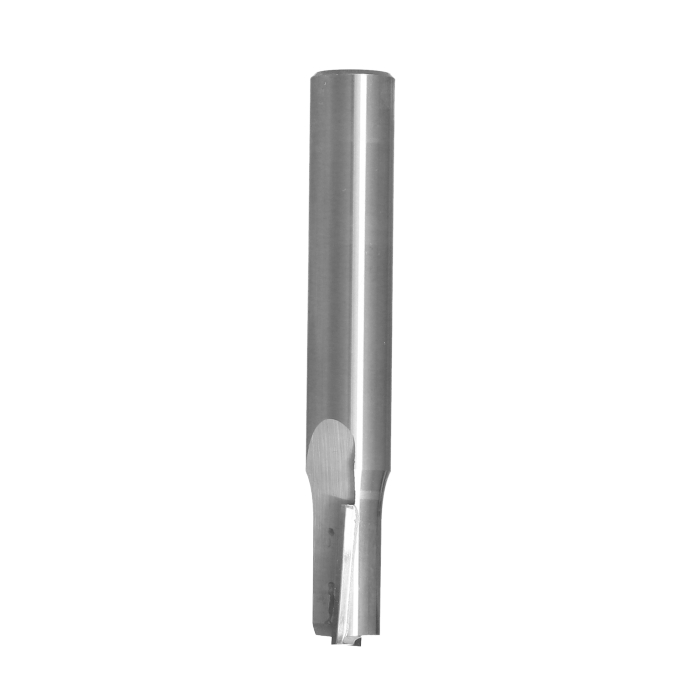

Frez diamentowy PCD Z2 D9 I15 S10 ITA TOOLS DTR.09.015.10.0MR

ITA TOOLS

Seria DTR to frezy diamentowe ITA TOOLS PCD z łamaczem wióra z rodziny kompozytów DT1/2/3/R/5. W serii układy Z2+1 i Z4+1 (oraz warianty Z2/Z3 w ofercie) — ten model to Z2: dwa ostrza PCD (Z2). Diament PCD dłużej trzyma ostrość na HPL i kompozytach niż sam węglik. Korpus z węglika spiekanego HM; wysokość płytki diamentowej 3 mm (ostrzenie maks. ok. 3–4 razy); trzpień H6. Wariant z ostrzem wiercącym (opcja PCD).

Geometria kąta osiowego Poz./Neg. to układ kompresyjny: od dołu spirala pozytywna chroni krawędź dolną, od góry spirala negatywna chroni krawędź górną. Przy formatowaniu laminatu lub okładziny z obu stron celujesz w czystą krawędź górną i dolną jednym przejściem.

Punkt startowy: przy 18 000–24 000 obr./min posuw HPL ok. 8–12 m/min, MDF ok. 10–16 m/min, sklejka ok. 12–18 m/min — dobierz do materiału i głębokości.

Praktyczny wybór do cięcia, nestingu, frezowania obwiedniowego i wręgowania w HPL, MDF, sklejce, włóknocemencie oraz we włóknie szklanym/węglowym. Szczegóły wymiarowe — w tabeli atrybutów poniżej.

Materiały
HPL
HPL
MDF surowy
MDF surowy
Płyta wiórowa surowa
Płyta wiórowa surowa
Sklejka
Sklejka
Włókno szklane / węglowe
Włókno szklane / węglowe
Włóknocement
Włóknocement
Zastosowanie
Cięcie
Cięcie
Frezowanie obwiedniowe
Frezowanie obwiedniowe
Nesting
Nesting
Wręgowanie
Wręgowanie
BRUTTO 1 030,40 zł
NETTO 837,72 zł
Wysyłka od 22 zł
1 w magazynie

1 w magazynie

Zapytaj o produktZobacz stronę w kataloguPobierz cały katalog
SKU: DTR.09.015.10.0MR

Opis szczegółowy

Seria DTR ITA TOOLS to frezy diamentowe PCD z łamaczem wióra z rodziny kompozytów (DT1/2/3/R/5). Układy serii: Z2+1 / Z4+1 (oraz Z2/Z3) — ten model to Z2 (2 płytek PCD). Diament dłużej trzyma ostrość na HPL i kompozytach niż sam węglik. Korpus z węglika spiekanego HM; wysokość płytki diamentowej 3 mm (ostrzenie maks. ok. 3–4 razy); trzpień H6. Wariant z ostrzem wiercącym (opcja PCD).

Kąt osiowy Poz./Neg. (kompresja): dolna strefa działa jak frez pozytywny i chroni krawędź dolną, górna jak negatywny i chroni krawędź górną. Przy cięciu przelotowym kompozytu z obu stron dostajesz czyste krawędzie bez drugiego narzędzia.

Punkt startowy: przy 18 000–24 000 obr./min posuw HPL ok. 8–12 m/min, MDF ok. 10–16 m/min, sklejka ok. 12–18 m/min — dobierz do materiału i głębokości. Do cięcia, nestingu, frezowania obwiedniowego i wręgowania w HPL, MDF, sklejce, włóknocemencie oraz we włóknie szklanym/węglowym. Chwyt dobierz pod tuleję ER lub uchwyt HSK zgodnie z tabelą atrybutów. Symbol: DTR.09.015.10.0MR.

Parametry

Producent

ITA TOOLS

D – średnica [mm]

9.00

I – długość robocza [mm]

15.00

L – długość całkowita [mm]

65.00

S – średnica trzpienia [mm]

10.00

Z – liczba ostrzy

Z2

Płytki skrawające

2 PCD

Kąt osiowy

Poz./Neg.

Materiał korpusu

HM

Kierunek obrotów

RH

Opcja

Ostrze wiercące

H – grubość płytki [mm]

3,0

Obrabiany materiał

HPL, MDF surowy, Płyta wiórowa surowa, Sklejka, Włókno szklane GFK, Włókno węglowe CFK/CFRP, Włóknocement

Zastosowanie

Cięcie, Frezowanie obwiedniowe, Nesting, Wręgowanie
