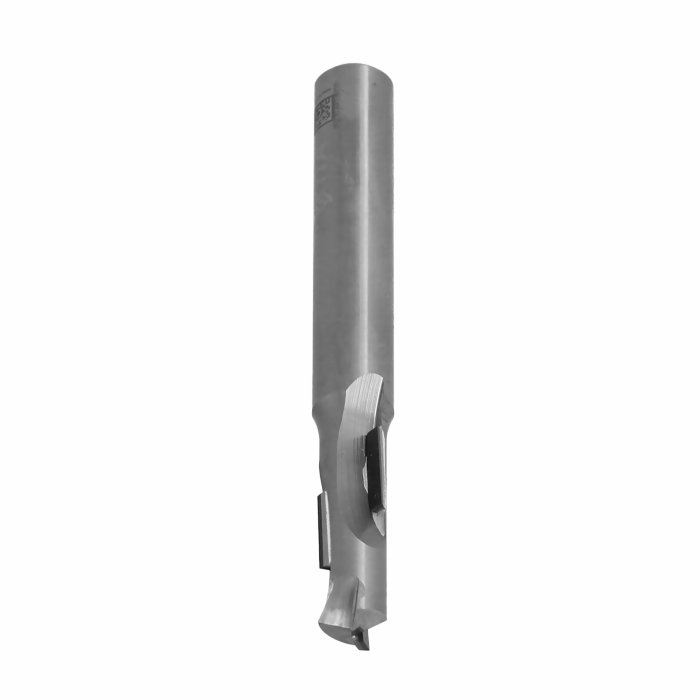

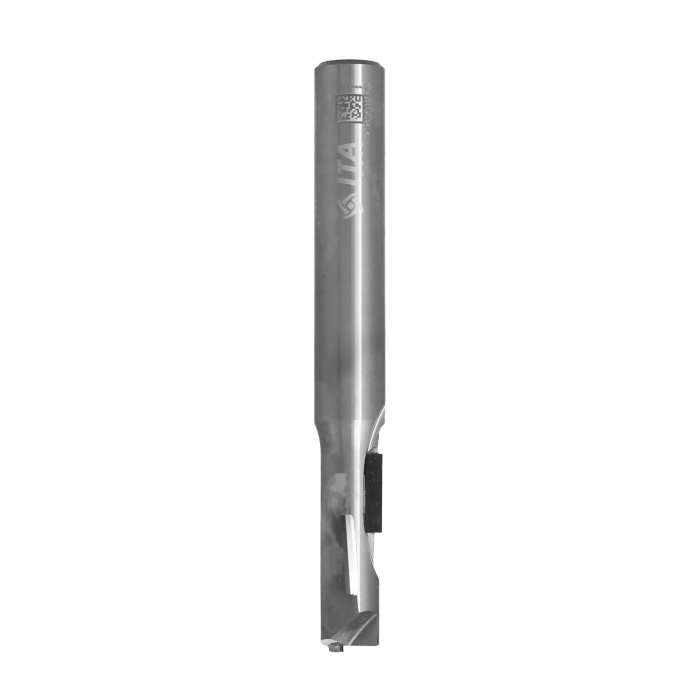

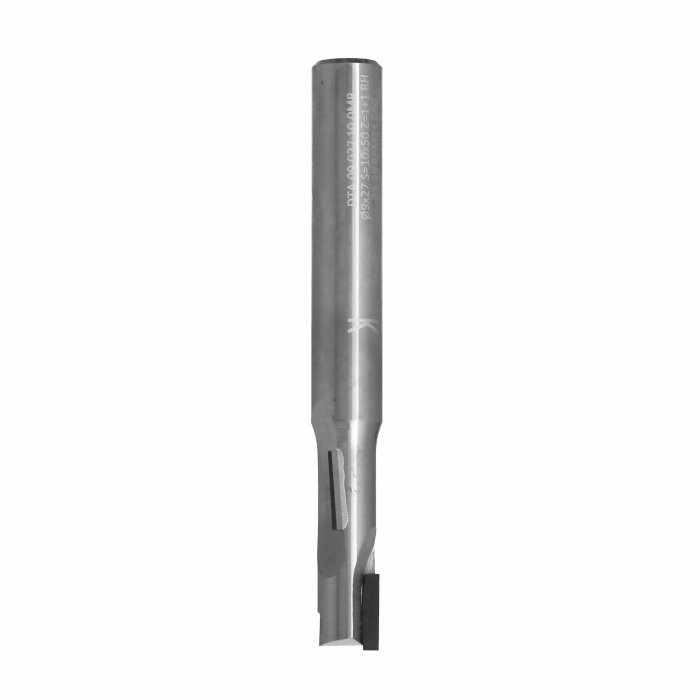

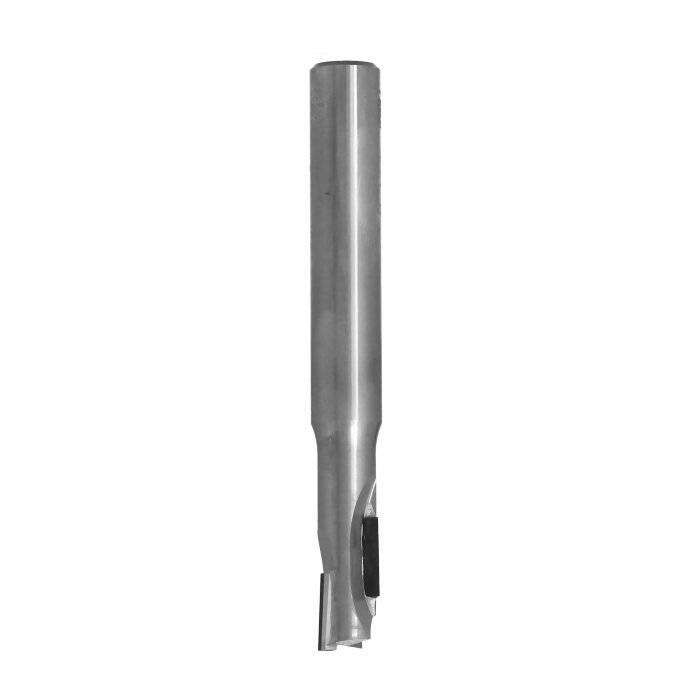

Frez diamentowy PCD Z1+1 D9 I27 S10 ITA TOOLS DTA.09.027.10.0MR
Seria DTA to podstawowa linia frezów diamentowych ITA TOOLS do codziennej pracy na płytach meblowych: cięcie, frezowanie obwiedniowe i wręgowanie. Geometria Z1+1 łączy ostrze tnące z diamentu polikrystalicznego PCD z ostrzem wiercącym z węglika spiekanego HM — diament trzyma ostrość na laminacie znacznie dłużej niż sam węglik, a płytka HM pomaga spokojnie wejść w materiał. Korpus z monolitu HM (węglik spiekany) — sztywny wariant pod mniejsze średnice.
Ten model ma geometrię kompresyjną Poz./Neg.: dolna część spirali pracuje jak frez pozytywny (chroni krawędź dolną), górna jak negatywny (chroni krawędź górną). Przy cięciu przelotowym płyty laminowanej z obu stron dostajesz czystą krawędź górną i dolną bez dokładania drugiego narzędzia.
Punkt startowy: posuw ok. 4–8 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy).
Sprawdzony wybór do nestingu i formatowania MDF oraz płyty wiórowej. Wymiary i pełne dane techniczne — w tabeli atrybutów poniżej.
Seria DTA w katalogu ITA TOOLS to frezy diamentowe „na co dzień” w meblarstwie CNC: jedna płytka tnąca PCD i jedna płytka wiercąca HM (oznaczenie Z1+1). PCD (diament polikrystaliczny) jest twardszy od węglika i dłużej trzyma krawędź przy płytach laminowanych. HM (węglik spiekany) na czole ułatwia nawiercenie i start skrawania. Korpus z monolitu HM (węglik spiekany) — sztywny wariant pod mniejsze średnice.
Geometria kąta osiowego Poz./Neg. to frez kompresyjny: od dołu spirala pozytywna chroni krawędź dolną, od góry spirala negatywna chroni krawędź górną. Przy formatowaniu i nestingu płyty laminowanej z obu stron nie musisz wybierać między czystą górą a czystym dołem — ten frez celuje w obie.
Punkt startowy: posuw ok. 4–8 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy). Nadaje się do cięcia, frezowania obwiedniowego i wręgowania w MDF i płycie wiórowej (surowej i laminowanej). Dobierz tuleję ER lub uchwyt HSK pod chwyt z tabeli atrybutów. Symbol katalogowy: DTA.09.027.10.0MR.
Parametry:
Informacje dodatkowe
| Producent | ITA TOOLS |
|---|---|
| Aplikacja | Cięcie, Frezowanie obwiedniowe, Wręgowanie |
| D [mm] | 9.00 |
| Frezy Kąt osiowy | Poz./Neg. |
| Frezy PCD Opcja | Ostrze wiercące |
| Frezy PCD Z | Z1+1 |
| Frezy Płytki | 3 PCD+1 HM |
| Frezy/Piły PCD H | 2,5 |
| I [mm] | 27.00 |
| Korpus | HM |
| L [mm] | 80.00 |
| Obrabiany materiał | MDF laminowany, MDF surowy, Płyta wiórowa laminowana, Płyta wiórowa surowa |
| OBROTY | RH |
| S [mm] | 10.00 |
| Spirale | 3 |
