Frez diamentowy PCD Z2+2 D16 I35 S16 LH ITA TOOLS DTN.16.035.16.0SL

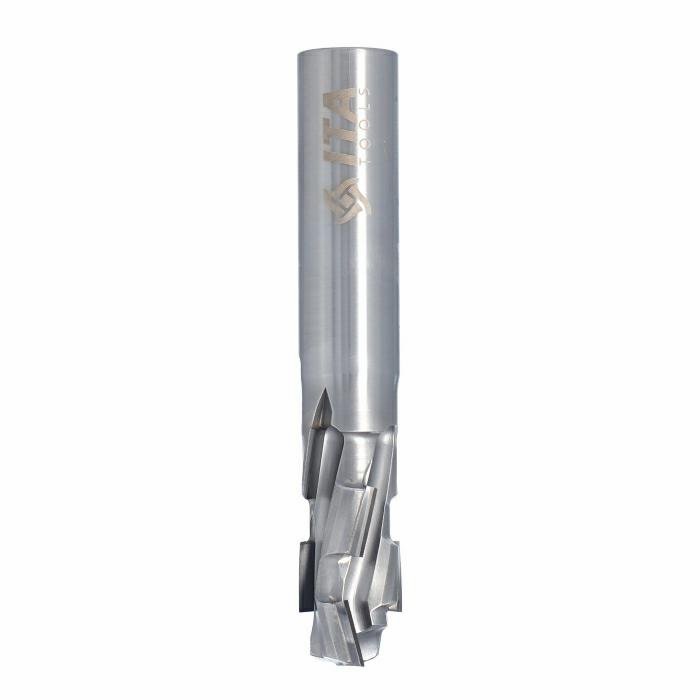

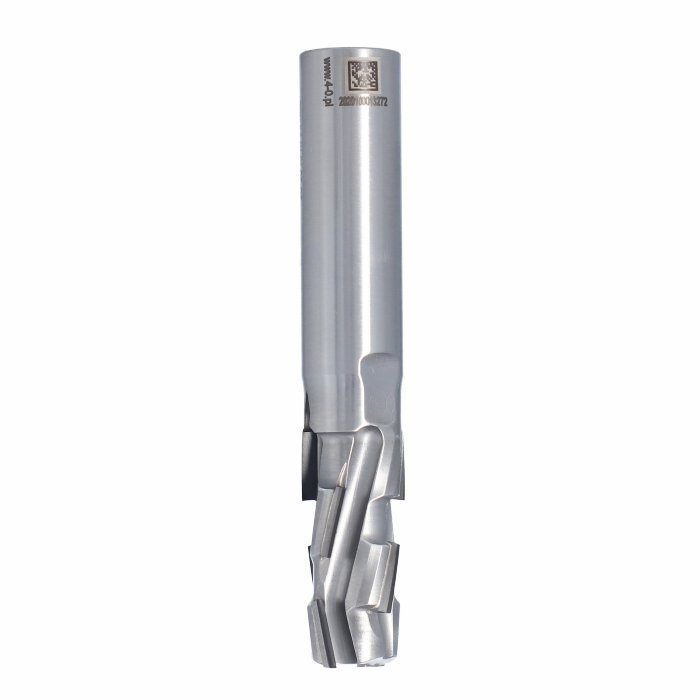

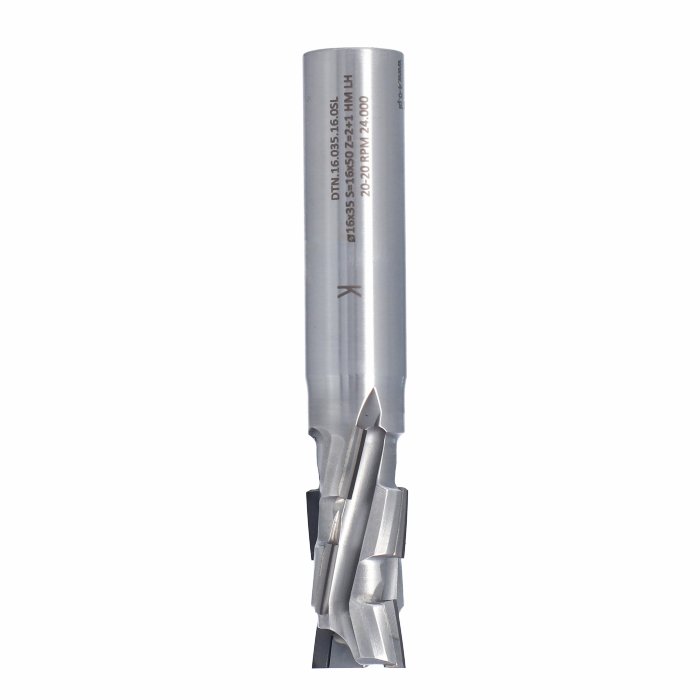

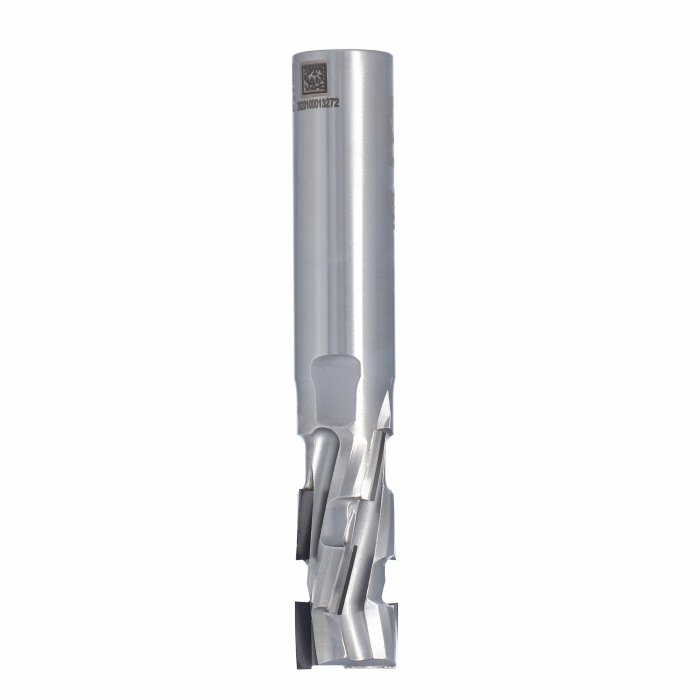

Seria DTN (ITA TOOLS) oznacza frezy PCD Z2+2: dwa ostrza skrawające rozłożone na czterech spiralach oraz czołowe ostrze wiercące HM. Linia pod nesting, frezowanie obwiedniowe i wręgowanie laminatu — diament trzyma ostrość dłużej niż sam węglik, a HM ułatwia wejście w materiał. Korpus stalowy (stal nierdzewna / stal narzędziowa wg wariantu).
Geometria kąta osiowego Poz./Neg. to układ kompresyjny: od dołu spirala pozytywna chroni krawędź dolną, od góry spirala negatywna chroni krawędź górną. Przy formatowaniu laminatu z obu stron celujesz w czystą krawędź górną i dolną jednym przejściem.
Punkt startowy: posuw ok. 8–12 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy).
Praktyczny wybór do nestingu i codziennego formatowania płyt meblowych w serii Z2+2. Wariant LH (obrót w lewo) — dobierz go, gdy wrzeciono lub agregat wymaga narzędzia lewoskrętnego. Szczegóły wymiarowe — w tabeli atrybutów poniżej.
DTN to frezy PCD ITA TOOLS w układzie Z2+2: dwa pełne ostrza diamentowe na czterech spiralach + ostrze czołowe HM. Więcej krawędzi skrawających niż w DTA Z1+1 — nesting i obwiednia laminatu przy żywotności PCD; węglik spiekany na czole pomaga wejść w materiał.
Kąt osiowy Poz./Neg. (kompresja): dolna strefa działa jak frez pozytywny i chroni krawędź dolną, górna jak negatywny i chroni krawędź górną. Przy cięciu przelotowym laminatu z obu stron dostajesz czyste krawędzie bez drugiego narzędzia.
Punkt startowy: posuw ok. 8–12 m/min przy 18 000–24 000 obr./min — dobierz do materiału i głębokości (przy większej wysokości roboczej posuw niższy). Do cięcia, nestingu, frezowania obwiedniowego i wręgowania w MDF i płycie wiórowej (surowej i laminowanej). To wariant LH (obrót w lewo) — stosuj przy wrzecionach / agregatach lewoskrętnych. Chwyt dobierz pod tuleję ER lub uchwyt HSK zgodnie z tabelą atrybutów. Symbol: DTN.16.035.16.0SL.
Parametry:
Informacje dodatkowe
| Producent | ITA TOOLS |
|---|---|
| Aplikacja | Cięcie, Frezowanie obwiedniowe, Nesting, Wręgowanie |
| D [mm] | 16.00 |
| Frezy Kąt osiowy | Poz./Neg. |
| Frezy PCD Opcja | Ostrze wiercące |
| Frezy PCD Z | Z2+2 |
| Frezy Płytki | 8 PCD+1 HM |
| Frezy/Piły PCD H | 2,5 |
| I [mm] | 35.00 |
| Korpus | Stal nierdzewna |
| L [mm] | 94.00 |
| Obrabiany materiał | MDF laminowany, MDF surowy, Płyta wiórowa laminowana, Płyta wiórowa surowa |
| OBROTY | LH |
| S [mm] | 16.00 |
| Spirale | 4 |
